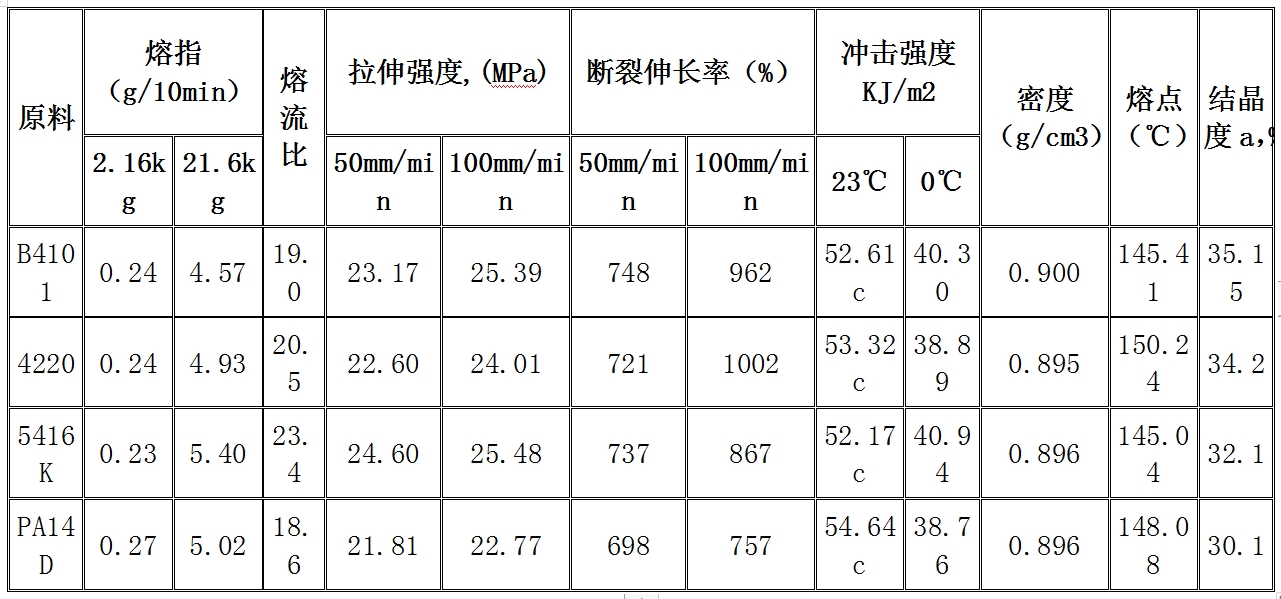

一、    常用PPR原料指标对比：

熔流比：影响管材的加工性能，如5416K熔流比大，其加工性能优良。
    拉伸强度：是指材料产生最大均匀塑性变形的应力。检测方法中有慢拉和快拉两种方式。快拉对应的是材料短期性能如20℃*1h静液压，慢拉对应的是材料长期期性能如95℃*165h静液压、95℃*1000h静液压。
    断裂伸长率：试样在拉断时的位移值与原长的比值。
    冲击强度：是试样在冲击破坏过程中所吸收的能量与原始横截面积之比。是判断材料的脆性和韧性程度。
    熔点：即在一定压力下，纯物质的固态和液态呈平衡时的温度，也就是说在该压力和熔点温度下，纯物质呈固态的化学势和呈液态的化学势相等，而对于分散度极大的纯物质固态体系来说，表面部分不能忽视，其化学势则不仅是温度和压力的函数，而且还与固体颗粒的粒径有关。
    熔流比：PA14D(18.6) 4220 (38.89) ≈ PA14D (38.76) > RP2400 (35.91) > RA130E(32.30)。
    冲击强度的大小与原料的结晶度有着密切的关系，通常结晶度越大，原料的冲击强度越小。通过DSC计算原料的结晶度大小依次为：PA14D (30.1) < 5416K(32.1) < 4220 (34.2) < B4101(35.15) ≈ RP2400 (35.6) < RA130E(36.5)。可以看出，除了PA14D以外，其他原料基本满足结晶度越大，冲击强度越小这一规律。     拉伸强度(慢拉）：PA14D (21.81) < 4220 (22.60)
